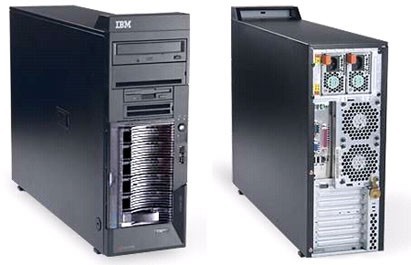

IBM xSeries 226,8488,SCSI机型服务器简介

简介

　　IBM xSeries 226(8488I07) 基本类别类型 工作组级

　　类别 塔式

详细参数

　　IBM xSeries 226(8488I07) 处理器CPU类型 Xeon

　　CPU频率(MHz) 3200

　　处理器描述 标配处理器数量1个

　　支持CPU个数 2

　　CPU二级缓存 2048KB

　　IBM xSeries 226(8488I07) 主板FSB（总线） 800MHz

　　扩展槽 6个

　　IBM xSeries 226(8488I07) 内存内存类型 ECC DDRII

　　内存大小 512MB×2

　　最大内存容量 16GB

　　IBM xSeries 226(8488I07) 存储硬盘大小（GB） 73GB

　　硬盘类型/描述 SCSI

　　硬盘最大容量 1.8TB

　　最大热插拔硬盘数 最多6个热插拔SCSI、4易插拔 SATA(带有适配器)

　　磁盘阵列卡 IBM ServeRAID - 7e(集成 RAID-0 或 RAID-1)、可选RAID-5

　　IDE控制器 Ultra ATA 100

　　SCSI控制器 双通道Ultra 320 SCSI

　　光驱 48X

　　软驱 1.44MB 3.5英寸

　　IBM xSeries 226(8488I07) 网络网络控制器 10/100/1000M自适应以太网卡(Broadcom网卡)

　　IBM xSeries 226(8488I07) 接口类型标准接口 Video、RJ-45、1个并口、键盘、鼠标、2个串口、2个USB 2.0(后面)、2个USB 2.0(前面)

　　IBM xSeries 226(8488I07) 其他参数散热系统 5个冷却风扇

　　IBM xSeries 226(8488I07) 管理及安全性管理工具 IBM Director、诊断 LED、可选的远程管理适配器 II、服务器自动重启、Alert Standard Format 2.0、ServerGuide 和可选的远程部署管理器

　　安全性 无键盘和显示器操作、机械锁、加电口令、可选引导顺序、U型拴固定

　　IBM xSeries 226(8488I07) 电源性能电源 标准电源

　　电源数量 1

　　电　压 100-127V and 200-240V

　　功　率（W） 530

　　IBM xSeries 226(8488I07) 软件系统系统支持 Windows Server 2003 SE/EE、Windows 2000 Server/Advanced Server、Windows Small Business Server 2003、Red Hat Linux Advanced Server 2.1、Red Hat Linux Professional 7.2和7.3、SUSE LINUX Professional 8.0、Novell NetWare OS/2

　　IBM xSeries 226(8488I07) 适用环境工作温度 5℃-35℃

　　工作湿度 8% - 80%

　　储存温度 -20℃-60℃

　　储存湿度 5% - 95%

官方驱动下载：

http://www-900.ibm.com/cn/support/surfcategory/matrix?categoryid=8244

理论上用U盘应该也可以安装系统，就是慢点。量产后的U盘是否能让服务器识别也需要一点运气。换成光驱启动就没那么多麻烦。

一、IBM eServer xSeries 226 (8488, 8648)需要用引导光盘ServerGuide7.4.16版，
官方下载地址：http://www-900.ibm.com/cn/support/viewdoc/detail?DocId=YDUU-7HF4Q5

二、官网的ServerGuide引导安装指南，带配置阵列：
http://www-900.ibm.com/cn/support/download/attachment/LBEY-7BE3GQ/ServerGuide%20Userguide%20with%20raid_08_02%20ver.mht

三、我试过在深度论坛下载的净土的热点Win2003 EE SP2 R2 Capacity版安装2003系统，可以不用引导盘，因为驱动很全。四、详细的中文安装教程：
参考资料：http://bbs.51cto.com/thread-285185-1.html

怎样在ＩＢＭserver xSeries226 type8648　服务器上安装ＲＡＩＤ

ＩＢＭ　server xSeries226 会随机带一张SERVERAID 7.X 的光盘，用这张盘可以配置RAID，不过你要进BIOS看看你主板集成的RAID功能有没有ENABLE

X226的服务器配RAID不用IBM SERVERAID那张引导光盘，在机器启动的时候按CTRL+A进入SCSI控制器，只要打开hostraid，那就可以在scsi bios里设置raid.

IBM xSeries 226的磁盘阵列卡采用了ServeRAID-7e(集成 RAID-0 或 RAID-1)，RAID-5是可选配件，所以你得看是否有该配件，若有，则能配置。
具体做法：

1. SATA机型的设置
若想使用本机Adaptec Embedded SATA HostRAID 功能。 请按以下步骤配置硬盘，否则跳过。

启动SATA RAID：
主机自检时按F1进入BIOS \"Configuration/Setup Utility\"，选择Device and I/O Ports将SATA RAID Enable设置为\"Enable\"。

配置阵列：
方法一：使用Adaptec Embedded SATA HostRAID MiniConfig工具进行配置。
a) 重启主机自检到Adaptec Embedded SATA HostRAID 时，按CTRL-A进入配置菜单，进入Array Configuration Utility 后，按回车继续；
b) 选择 Array Configuration Utility；
c) 按\"C\"创建阵列；
d) 分别将光标移动到每一块硬盘上，按键选择RAID成员，按回车接受选择；
e) 从列表中选择需要创建阵列的块硬盘（按空格键选择）；
f) 选择需要创建的阵列级别RAID-1（或者RAID 0）；
g) 输入所创建阵列的标示；
h) 在选择创建阵列的方式时，选择Quick Int；
i) 按照提示完成阵列的配置（新建阵列可以全部按照默认值设置），最后选择Done完成阵列的配置；
j) 退出后重新启动服务器

方法二：使用Server Guide: Setup and Installation光盘配置，详见后文。

2. SCSI机型设置
若想使用本机Adaptec Embedded SCSI HostRAID 功能。 请按以下步骤配置硬盘，否则跳过。

启动SCSI RAID：
a) 开机屏幕提示 press for SCSISelect Utility 时，按 Ctrl＋A；
b) 选择要设置的SCSI Channel（默认情况下硬盘在第二通道上，即Channel B）；
c) 选择Configure/View SCSI Controller Settings，然后选HostRAID；
d) 选择Enabled；
e) 按Esc，并选择yes保存退出。

配置阵列：
方法一：
a) 从SCSISelect主菜单选择Configure/View HostRAID settings；
b) 从ready drives的列表中，按\"C\"创建阵列；
c) 选择阵列级别RAID-1（或RAID-0、RAID-10）；
d) 从ready drives的列表中，选择需要配置raid-1的两块硬盘（按空格键选择）；
e) 选择Create new RAID-1；
f) 给该阵列写标识identifier；
g) 选择Yes配置阵列；
h) 按Esc；
i) 重新启动服务器。
