在高清节目逐渐普及时,HDMI布线的问题会日渐突出,不仅是碟机远离屏幕,HTPC,高清硬盘盒都有可能远离大屏幕,但HDMI信号的传输需要考虑到方便性和美观,以下介绍HDMI有线布线和HDMI无线传输的方法和注意事项。

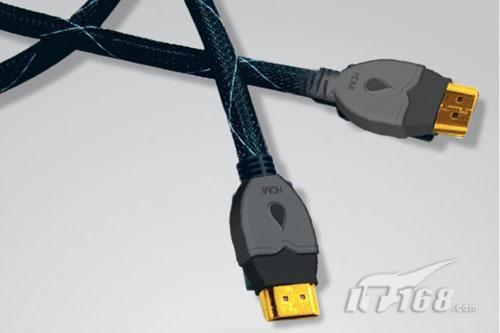

  HDMI布线需要考虑到HDMI线的质量、布线管材、布线方法、HDMI面板等,以下为几点注意事项:
  1. 远距离(8M以上)的HDMI布线时、严禁扭转接头(扭转接头易破坏线材高频的遮蔽,造成白点或雪花的产生)。
  2. HDMI布线时、请勿折弯、挤压、拉扯。
  3. HDMI布线时、避免过度弯折,超过90度、或多次弯折的按装路线。否则;一定会造成高频特性的损坏。
  4. HDMI布线时、必须顺应线身、自然摆放。强力扭转线身(一次也不可以)。一定会造成高频特性的损坏。
  5. HDMI布线时、必须顺应线身上的箭头方向安装,正确按装时,方能发挥HDMI Cable发烧技术的优异性能。
  6. HDMI布线线材摆放正确位置后、才能取出接头上方的防护套。并妥当置入机器内。(留意:不可碰触到镀金接点,避免镀金接点的氧化形成高频阻抗影响传输的稳定性)。
  7. 对于HDMI接头、宜减少不必要的插拔。并避免重物挤压线身、挤压防护铝箔的变形、造成遮蔽效果的损耗。
  8. 音响店家在展示时、尽可能将线身、自然放直。收置回包装箱时、必须顺应线身自然缠绕、否则会造成高频特性的破坏。
  9. HDMI布线时HDMI电缆和接头是一项精密、精致的高科技产品、任何不当的破坏(例:剪断重焊)都将造成彻底的伤害。
  10. 如果线材在安装的环境中有可能悬空,请务必加固HDMI接头。有助HDMI 线材在数字显示的优异表现。
  11. 高等级HDMI电缆在长距离上传输依旧能维持到1080p的性能。如果HDMI布线人员无法确实按照正确的布线法,都将造成HDMI传输的特性递减到720p、1080i。
  12. HDMI布线质量简易测试方法:
  将HDMI信号源选择播放暗景的画面20分钟左右。观察播放期间有无白点或噪声,如有宜立即更换新线,或者测试看完一部90m分钟影片后,如有白点或噪声时,宜立即更换新线。(注意:在测试期间禁止遥控器的过度使用已区分信号干扰源)
  HDMI无线传输方案
  将HMDI信号通过无线电波的方式传输将会极大的提高方便性,就目前市场主要能达到HDMI无线传输的方案有:WirelessHD与WHDI。
  WirelessHD方案将无线HDMI信号通过60GHz的频率进行传送,在10米的距离内的最大传输速率为4Gbps,但其技术对墙壁的穿透能力的不足,也被限制在室内可见范围内,目前该技术处于室验室测试阶段.
  WHDI方案属于5GHz的窄带技术并采用正交频分复用(OFDM)技术以及MIMO天线,支持将信号覆盖整个家居范围,在数据传输速率方面,将40MHz带宽传输1080p视频信号时传输速率达到3Gbps;以20MHz带宽传输720p和1080i视频信号时传输速率为1.5Gbps,可以轻松通过频道叠加技术实现全高清的传输。
  从目前技术和商用情况看,采用WHDI方案将更成熟和便于未来的升级要求,市面的GBS 330就采用的WHDI方案,以下为采用GBS 330方案的HDMI无线方案连接示意图。

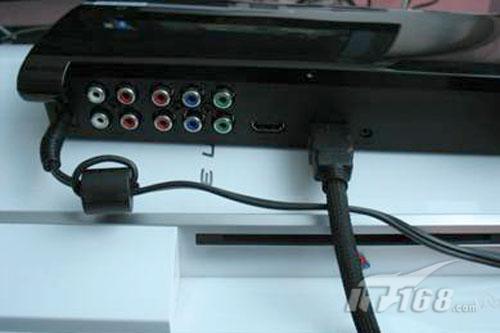

HDMI无线发射端接口,其中HDMI两组、色差两组)

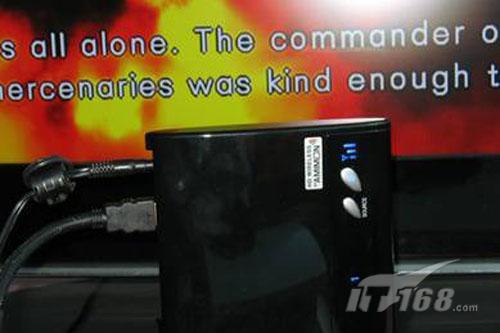

HDMI无线接收端,一组HDMI接高清电视,可以随意藏于电视后

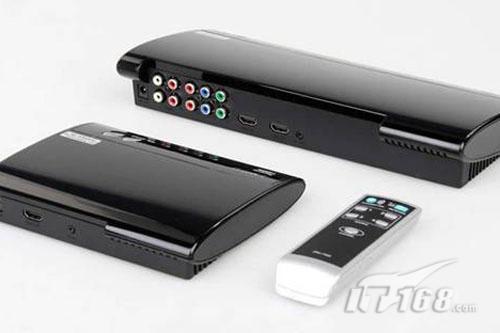

GBS 330全家福照片,包括发射、接收端,遥控器
  测试使用HDMI无线传输器组建HDMI影音中心非常简单,只需要连接好发射、接收器的线后就可以通过遥控自由切换输入信号的通道,随意选择无线HDMI信号由那种设备输入,连HDMI矩阵切换器也省了,由此看来,如果您需要有您未来的扩展空间和不方便布线的话,采用无线HDMI方案也未必不可以。
