多vlan网络环境电脑不能自动获取IP地址的原因分析

单位因为有多个楼层，以及分别电脑需要访问政务内网，划分多个多vlan网络环境，一楼至5楼，vlan分别为vlan10-vlan50，政务内网vlan为vlan301，核心交换机开启了dhcp自动分配IP服务。今天突然出二楼（vlan20）所有电脑不能自动获取IP地址，访问不了互联网。但是用户如果手工配置外网IP地址可访问外网。在排查原因时发现，不能二楼无法自动获取IP地址电脑，除了手工配置外网IP地址可访问外网外，如果手工配置内网IP地址可访问内网。也是这些电脑同时处于外网（vlan20）和内网(vlan301)中，只是自动获取IP地址没有了。

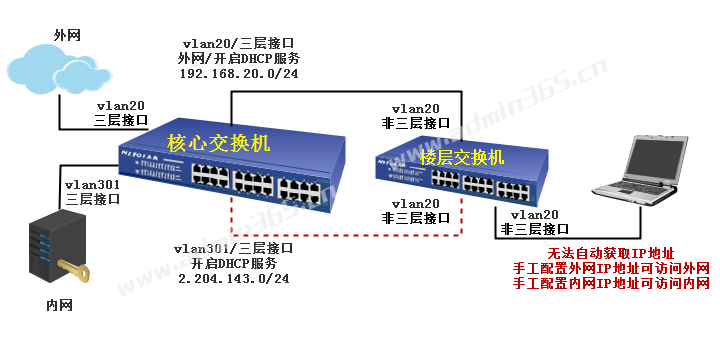

原因为二楼有分别办公室，即有外网也有内网，有用户把内网（vlan301）网线同时插入了楼层交换机外网（vlan）端口中，造成二楼所有电脑不能自动获取IP地址。
