神州数码设备通过Console口和电脑串口连接使用putty管理方法

用户购买到神州数码交换机、防火墙、路由器之类的网络设备后，需要对设备进行配置，从而实现对网络的管理。交换机或防火墙为用户提供了两种管理方式：带外管理和带内管理。

带外管理即通过 Console 进行管理，通常情况下，在首次配置交换机时无法进行带内管理，在进行带内管理之前，必须通过带外管理即 Console 方式配置交换机的 IP 地址，例如：用户希望通过远程 Telnet 来访问交换机时，必须首先通过 Console 给交换机配置一个 IP 地址。
在进行带内管理之前，必须通过带外管理即 Console 方式配置交换机的 IP 地址，

用户用 Console 管理的步骤如下：

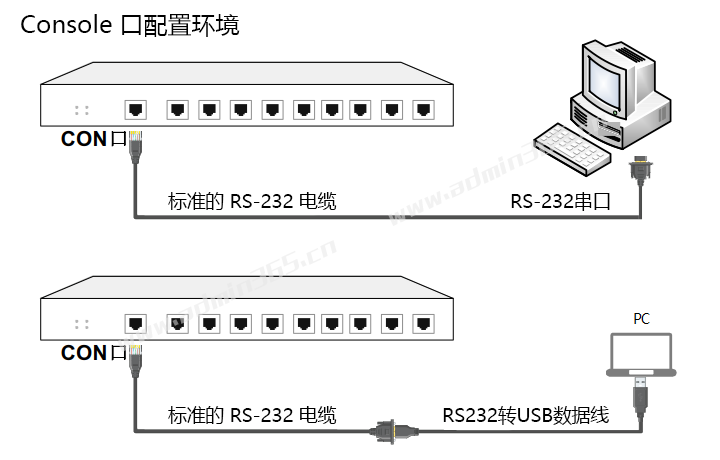

第一、搭建环境：

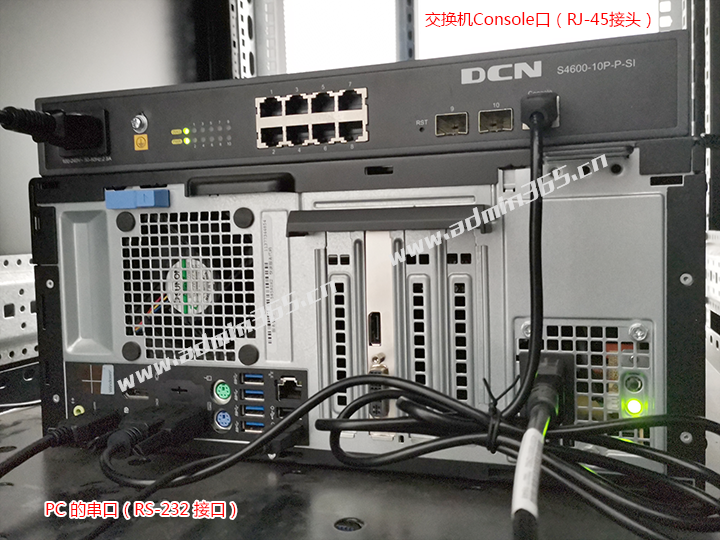

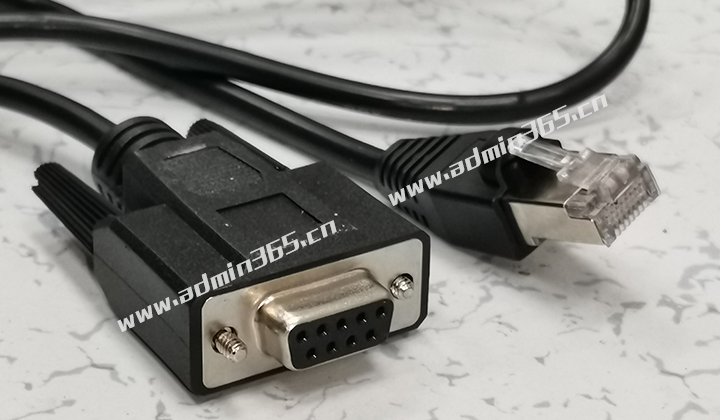

用交换机随机提供的串口线，将 PC 的串口（RS-232 接口）和交换机Console口（RJ-45接头）连接。





第二、进入超级终端：
连接成功后，打开 Windows XP系统自带超级终端。如果是win7，需要单独下载putty、 hyperterminal等超级终端工具，下面是打开第三方远程登录工具 putty_v0.6.0 的示例。

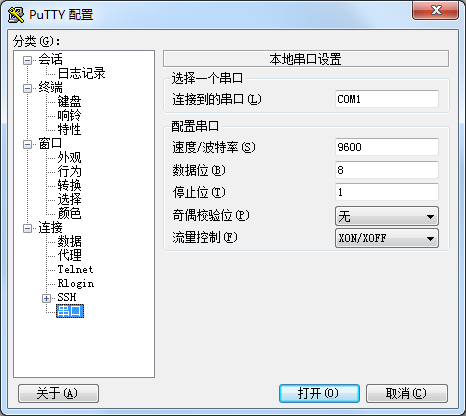

1）双击远程登录工具（putty_v0.6.0 ），依次点击 连接=》串口，波特率选择“9600”，数据位选择“8”，停止位选择“1”，奇偶校验选择“无”，此处各项值保留默认即可。

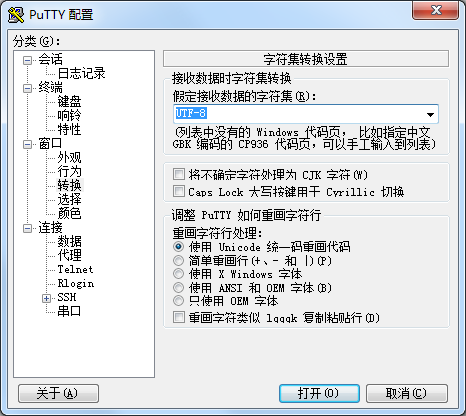

2）选择[窗口]=>>转换，字符集设置为“UTF-8”。

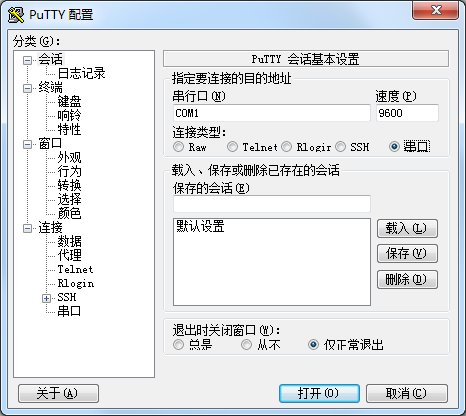

３）进入［会话］，点选［串口］，然后打开。

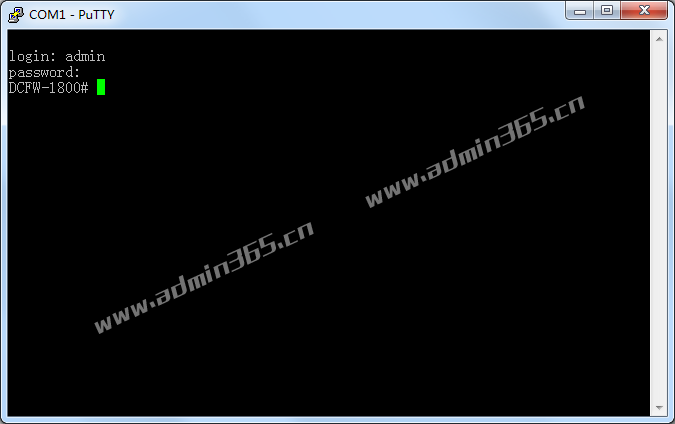

４）出现超级终端的配置界面，回车后显示登录界面，输入正确的账号密码后进入配置模式：
注：神州数码防火墙Console口登录需要账号密码，如果是交换机登录则不需要账号密码。


DCFW-1800#

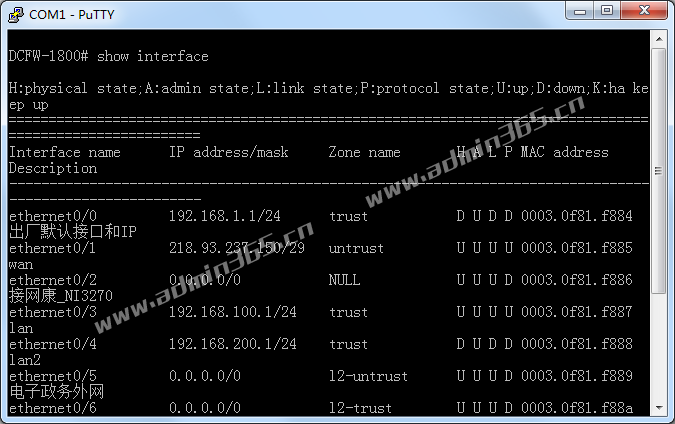

接下来用户可以输入相关命令进行管理，如显示防火墙各接口的 IP 地址，命令如下：
DCFW-1800#show ip interface brief  　　 功能：查看交换机各接口信息



常用配置命令：
>enable      功能：用户使用 enable 命令，从普通用户配置模式进入特权用户配置模式，或者切换用户权限级别。

#config      功能：从特权用户配置模式进入到全局配置模式。

命令：exit
功能：从当前模式退出，进入上一个模式，如在全局配置模式使用本命令退回到特权用户
配置模式，在特权用户配置模式使用本命令退回到一般用户配置模式等。

#show clock        功能：显示系统当前的时钟。
#show version      功能：显示交换机版本信息。
#show config        功能：显示配置命令
#show interface     功能：查看网络接口的IP地址配置

#show ip route
#show admin user/host/auth-server
#show arp

#show ip interface brief   功能：查看交换机各接口信息
#reload  功能：重启交换机
