神州数码交换机设备设置DHCP分配静态IP地址

神州数码交换机设备设置DHCP分配静态IP地址
需求：因为工作的需要，特地将一台 MAC 地址为 50-9A-4C-06-76-C5  的机器分配固定的IP 地址192.168.20.5，命名为VIP5。

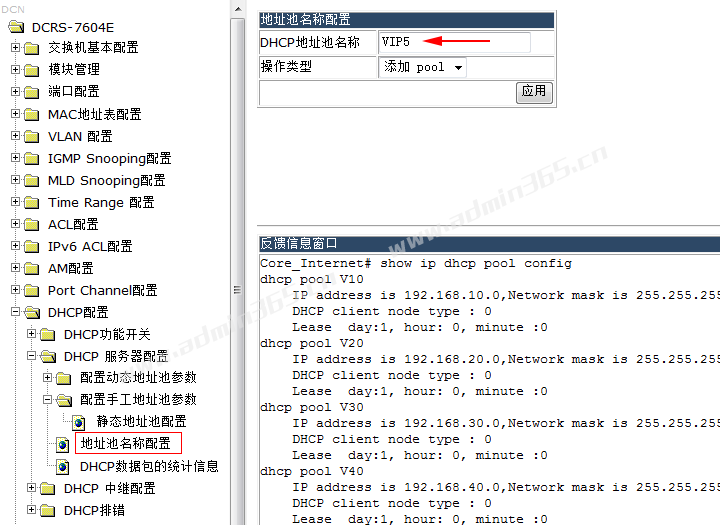

一、先配置地址池名称
Core_Internet(config)# ip dhcp pool VIP5



二、分别配置用户硬件地址、客户机IP地址、用户名称、用户唯一标识
Core_Internet# config t
Core_Internet(config)# ip dhcp pool VIP5
Core_Internet(dhcp-vip5-config)# hardware-address 50-9A-4C-06-76-C5
Core_Internet(dhcp-vip5-config)# host 192.168.20.5 255.255.255.0
Core_Internet(dhcp-vip5-config)# client-name VIP5
Core_Internet(dhcp-vip5-config)# client-identifier 50-9A-4C-06-76-C5



--------------------------------------------------------------------

神州数码交换机DHCP 服务器配置命令

手工绑定时，将IP地址10.1.128.160与硬件地址为 00-00-e2-3a-26-04 的用户绑定。
Switch(dhcp-1-config)#hardware-address 00-00-e2-3a-26-04
Switch(dhcp-1-config)#host 10.1.128.160 24

手工绑定时，将IP地址10.1.128.160 与用户唯一标识为 00-10-5a-60-af-12 的用户绑定。
Switch(dhcp-1-config)#client-identifier 00-10-5a-60-af-12
Switch(dhcp-1-config)#host 10.1.128.160 24

用户唯一标识为00-10-5a-60-af-12 的用户设置用户名为network。
Switch(dhcp-1-config)#client-name network

将10.1.128.1 到10.1.128.10 之间的地址保留，不用于动态分配。
Switch(Config)#ip dhcp excluded-address 10.1.128.1 10.1.128.10

设置DHCP 客户机的缺省网关为 10.1.128.2 和10.1.128.100。
Switch(dhcp-1-config)#default-router 10.1.128.2 10.1.128.100

设置DHCP 客户机的DNS 服务器的地址为 10.1.128.3。
Switch(dhcp-1-config)#dns-server 10.1.128.3

指定DHCP 客户机的域名为digitalchina.com.cn
Switch(dhcp-1-config)#domain-name digitalchina.com.cn

关闭DHCP 服务器的日志功能。
Switch(Config)#no ip dhcp conflict logging

定义一个地址池，取名1。
Switch(Config)#ip dhcp pool 1
Switch(dhcp-1-config)#

修改发ping 包的个数为5 个。
Switch(Config)#ip dhcp ping packets 5

修改超时时间为1 秒钟。
Switch(Config)#ip dhcp ping timeout 1000

打开DHCP 日志功能，日志主机为 192.168.1.101，端口号为 45。
Switch(Config)#loghost dhcp 192.168.1.101 45

DHCP 地址池1 的租期设置为3 天 12 个小时30 分钟。
Switch(dhcp-1-config)#lease 3 12 30

地址池1 的客户机的节点类型为广播型。
Switch(dhcp-1-config)#netbios-node-type b-node
b-node 为广播型；h-node 为先点对点后广播的混合型；m-node 为先广播后点对点的混合型；p-node为点对点型

地址池1 的可分配的地址为 10.1.128.0/24。
Switch(dhcp-1-config)#network-address 10.1.128.0 24

配置WWW 服务器的地址为10.1.128.240。
Switch(dhcp-1-config)#option 72 ip 10.1.128.240

打开DHCP 服务器。
Switch(Config)#service dhcp


DHCP 配置举例

为减轻网络管理员和用户的配置负担，现有某公司将 DCRS-5526S 作为DHCP 服务器。其Admin VLAN的IP 地址为 10.16.1.2/24。其中公司局域网因为办公地点分成了A 地、B 地两部分，A 地、B 地的网络配置如下表。

网段             10.16.1.0
地址池名称   PoolA
缺省网关     10.16.1.200          10.16.1.201
DNS 服务器    10.16.1.202
Wins 服务器   10.16.1.209
Wins 的节点类型   H-node
Lease(租期)           3 天


网段            10.16.2.0
地址池名称  PoolB
缺省网关     10.16.2.200       10.16.2.201
DNS 服务器      10.16.2.202
WWW 服务器   10.16.2.209
Wins 的节点类型   H-node
Lease (租期)          1 天

其中在A处，因为工作的需要，特地将一台 MAC 地址为 00-03-22-23-dc-ab 的机器分配固定的IP 地址10.16.1.210，命名为management。

Switch(Config)#interface vlan 1
Switch(Config-Vlan-1)#ip address 10.16.1.2 255.255.255.0
Switch(Config-Vlan-1)#exit

Switch(Config)#ip dhcp pool A
Switch(dhcp-A-config)#network 10.16.1.0 24
Switch(dhcp-A-config)#lease 3
Switch(dhcp-A-config)#default-route 10.16.1.200 10.16.1.201
Switch(dhcp-A-config)#dns-server 10.16.1.202
Switch(dhcp-A-config)#netbios-name-server 10.16.1.209
Switch(dhcp-A-config)#netbios-node-type H-node
Switch(dhcp-A-config)#exit
Switch(Config)#ip dhcp excluded-address 10.16.1.200 10.16.1.210

Switch(Config)#ip dhcp pool B
Switch(dhcp-B-config)#network 10.16.2.0 24
Switch(dhcp-B-config)#lease 1
Switch(dhcp-B-config)#default-route 10.16.2.200 10.16.2.201
Switch(dhcp-B-config)#dns-server 10.16.2.202
Switch(dhcp-B-config)#option 72 ip 10.16.2.209
Switch(dhcp-config)#exit
Switch(Config)#ip dhcp excluded-address 10.16.2.200 10.16.2.210

Switch(Config)#ip dhcp pool A1
Switch(dhcp-A1config)#host 10.16.1.210
Switch(dhcp-A1-config)#hardware-address 0003.2223.dcab
Switch(dhcp-A1-config)#client-name management
Switch(dhcp-A1-config)#exit
