数字基带传输的常用传输码型

在实际的基带传输系统中，并不是所有类型的基带信号波形都适合在信道上传输；另一方面，不同的传输媒介具有不同的传输特性，需要不同的传输信号码型，这在国际上有统一的规定(协议)。我们把适合在信道上传输的数字基带信号波形称为基带传输码型或线路码型。把数字基带信号变换为线路码型的变换器称为基带调制器；在接收端，将线路码型恢复为原数字基带信号的变换器称为基带解调器，两者合称为基带调制解调器。

下面介绍数字基带信号的基本码型（5种）。

1．单极不归零码（NRZ）
2．双极不归零码
3．单极归零码（RZ）
4．双极归零码
5．差分码（相对码）

实际的基带传输系统需要对数字基带的基本码型进行变换，变换为适合传输的数字基带传输码型，下面介绍几种常用的基带传输码型。

1．AMI码（信号交替反转码）

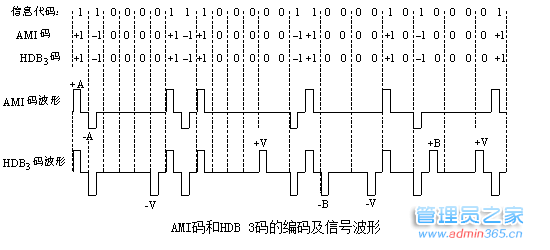

AMI(Alternate Mark Inversion)码的全称是传号交替反转码。其编码规则是：将信息代码0(称空号)仍编码为“ 0 ” (0电平)，信息代码1(称传号)编码为“+      1     ” (＋A电平)和“－ 1 ” (－A电平)交替出现的半占空归零脉冲，如图所示。

由于AMI码中的传号正负极性交替反转，所以其波形中无直流分量，低频和高频分量也较小，AMI码波形的功率谱密度见图4.9所示。虽然它的功率谱中无位同步时钟分量，在接收端，只要将双极性波形经过全波整流，变换为单极性归零码波形，就可以提取其中的位同步时钟。此外，如果在传输中出现误码，AMI码传号交替反转规则被破坏，在接收端很容易被发现，所以AMI码具有检错能力。AMI码的缺点是当信号中出现长串的连“0”码时，造成位同步时钟信号提取困难，使其使用条件受到较大限制。为克服AMI码的这个缺点，人们对AMI码进行了改进，其中HDB3码 就是其中有代表性的AMI码改进型。

2．双相码（曼彻斯特码）

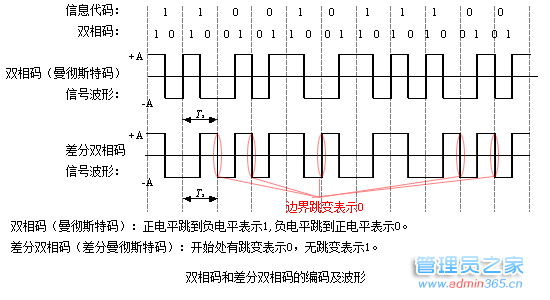

数字双相码又称Manchester码，其编码规则是：将信息代码0编码为线路码“01”；信息代码1编码为线路码“10”(也可以将信息代码0、1的编码规则反之)。数字双相码信号波形如图所示。

数字双相码的优点是：可以在接收端利用电平的正、负跳变提取位同步时钟；编码过程简单。但它的信号带宽比前几种码型宽近一倍，数字双相码功率谱密度如图4.9所示。该码在本地局域网中，数据传输速率为10Mbit/s的数据接口线路中使用。


3．米勒码

4．CMI码

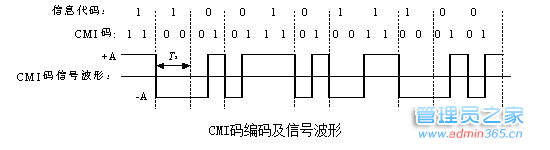

CMI码的编码规则是：将信息代码0编码为线路码“ 01 ” ；信息代码1编码为线路码“ 11 ” 与“ 00 ” 交替出现。CMI码信号波形如图所示，是幅值为+A和-A的不归零脉冲。

由于CMI码波形有较多的电平跳变，因而便于在接收端提取位同步时钟。该码的另一特点是具有检错能力。CMI码是CCITT推荐作为PCM话音系统四次群线路接口码型。

5．nBmB码
nBmB码是一种分组码的统称，是把原信息码流的每n位作为一组，编码成m位新码组输出，m>n，通常选择m＝n+1。


6．nBmT码
