单纤收发器与双纤收发器的区别及其连接方案 ...
返回列表
单纤收发器与双纤收发器的区别及其连接方案
[ 复制链接 ]
灰儿
2019-4-10 15:03:49
随着互联网的快速发展,双绞线的传输距离与受电磁干扰影响较大等因素限制了网络的发展,因此光纤收发器应运而生,光纤收发器的运用,将以太网中的连接介质换为光纤。光纤的低损耗、高抗电磁干扰性,在使网络传输距离从200米扩张到2公里至几十公里,乃至于上百公里的同时,也使数据通讯质量有了较大的提高。但是对于光纤收发器中什么是单纤收发器与双纤收发器、如何选购,以及其连接方案大多数人还不够清晰,下面,本文将进行一一阐述。
一、什么是光纤收发器
光纤收发器是一种将以太网电信号与光信号相互转换的光电转换设备,通过将电信号转换为光信号在 多模或单模光纤上传输,突破了电缆传输距离短的限/制,使得以太网在保证高带宽传输的前提下,利用光纤介质实现几公里甚至上百公里的远距离传输。
光纤收发器
二、光纤收发器的作用
①光纤收发器可以延长以太网传输距离,扩展以太网覆盖半径。
②光纤收发器可以在10M、100M或1000M以太网电接口和光接口之间进行转换。
③使用光纤收发器构造网络能够节省网络投资。
④光纤收发器使服务器、中继器、集线器、终端机与终端机之间的互连更加快捷。
⑤光纤收发器具有微处理器和诊断接口,可以提供各种数据链路性能信息。
三、单纤收发器与双纤收发器怎样区分
目前有两种方法可以区分单纤收发器与双纤收发器。

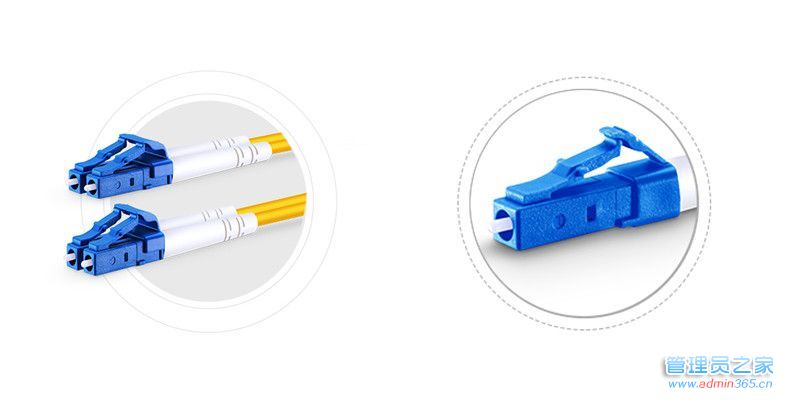

①当光纤收发器内嵌光模块时,光纤收发器按照所连接的光纤跳线的纤芯的数量的不同分为单纤收发器与双纤收发器。其中单纤收发器(右图)连接的光纤跳线的线性为一个纤芯,这一个纤芯既负责传输数据又负责接收数据;而双纤收发器(左图)所连接的光纤跳线的线性为两个纤芯,其中一个纤芯负责传输数据,另一个纤芯负责接收数据。
光纤跳线

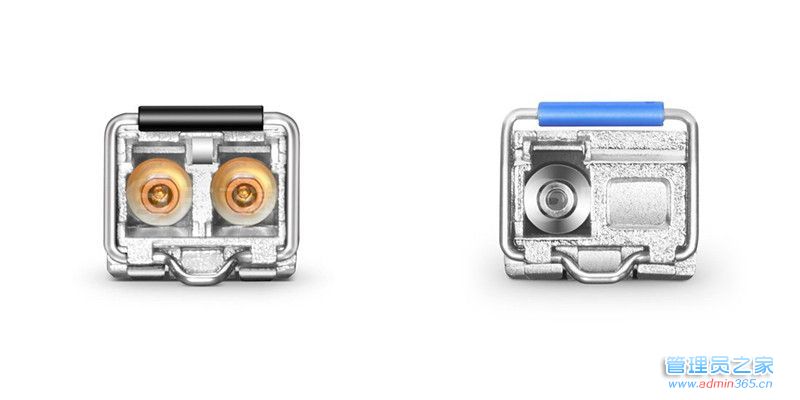

②当光纤收发器没有内嵌光模块时,需要根据所插入的光模块来区分是单纤收发器还是双纤收发器。当光纤收发器内插入的是单纤双向光模块,即接口为单工类型时,此光纤收发器为单纤收发器(右图);当光纤收发器内插入的是双纤双向光模块,即接口为双工类型时,此收发器为双纤收发器(左图)。
光模块

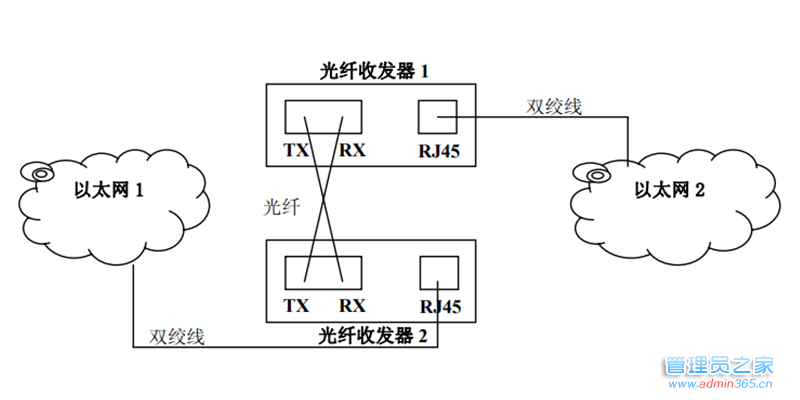

四、单纤收发器与双纤收发器的解决方案
1、以太网到光纤链路—单纤收发器
单纤收发器可以通过光纤链路来连接FS与思科(Cisco)交换机:一根单工光纤跳线连接安装在两台收发器上的BIDI SFP单纤双向光模块,然后使用非屏蔽双绞线(UTP)连接单纤收发器和交换机。
2、以太网到光纤链路—双纤收发器
双纤收发器可通过光纤链路连接基于UTP铜线的以太网设备:两根双工光纤跳线连接安装在两台收发器的双纤双向光模块,然后使用非屏蔽双绞线(UTP)连接双纤收发器和POE交换机,最后中间衔接光缆,以充分利用光缆的优势,实现更远距离的链路延伸,并保护数据免受噪声干扰。
五、单纤收发器与双纤收发器怎样选择
以往光纤收发器为内嵌光模块时,对于光纤收发器的单纤还是双纤的选择需要慎重考虑,如今光纤收发器可以匹配可插入光模块,因此不用再纠结是选择单纤收发器还是双纤收发器,只需要更换光模块即可。下表提供内嵌型双纤收发器与插入型光纤收发器供您参考。
