如何在中科曙光AVAGO SAS3108 MR 整列卡上做磁盘整列
1 进入RAID卡配置界面

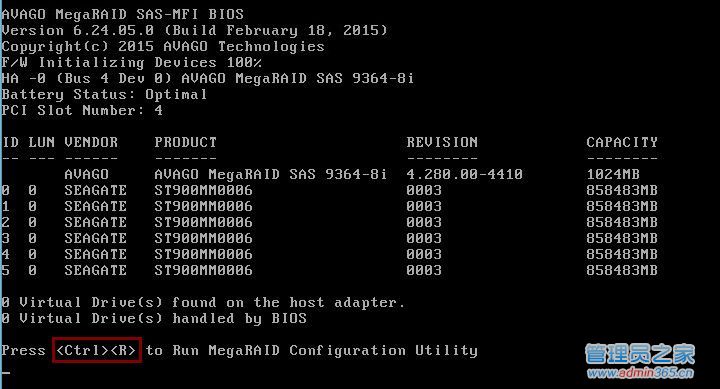

开机自检过程中按下Ctrl+R键,进入RAID配置界面;


2 底部功能键介绍;

底部的功能按键功能说明:

按键

功能说明

F1

Help:调出当前页面的帮助信息,当处于不同的页面或光标处于不同的菜单调出的信息不同

F2

Operations:调出某个对象的操作菜单,如光标选中RAID卡、Drive Group、Virtual Drives等对象,按下F2可以调出对该对象的操作菜单

F5

Refresh:刷新,如果插入或拔出硬盘可按下F5刷新识别设备

Ctrl+N

Next  Page:下一个页面,RAID卡配置界面一共有4个页面,分别是VD Mgmt、PD Mgmt、Ctrl Mgmt、Properties。按下Ctrl+N可以进入到下一个页面

Ctrl+P

Prev  Page:上一个页面,RAID卡配置界面一共有4个页面,分别是VD Mgmt、PD Mgmt、Ctrl Mgmt、Properties。按下Ctrl+P可以进入到上一个页面

F12

Crtl:选择RAID卡,如果服务器安装多个RAID卡,可以按下F12进行切换

Ctrl+S

Save:此项只有在Ctrl Mgmt页面下才会出现,当更改了RAID 卡属性后,可以按下Ctrl+S进行保存设置

3 VD Mgmt 页面介绍

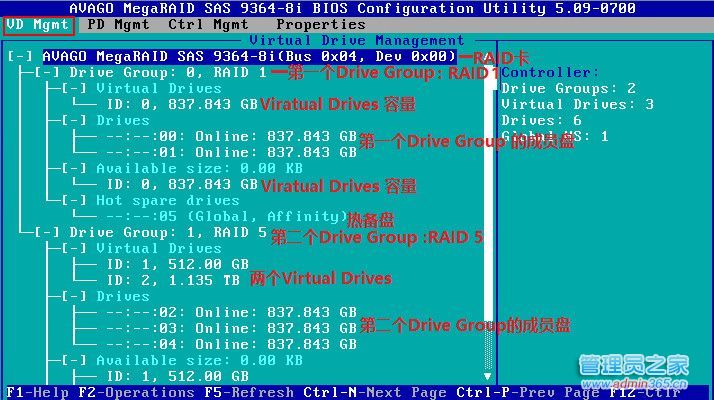

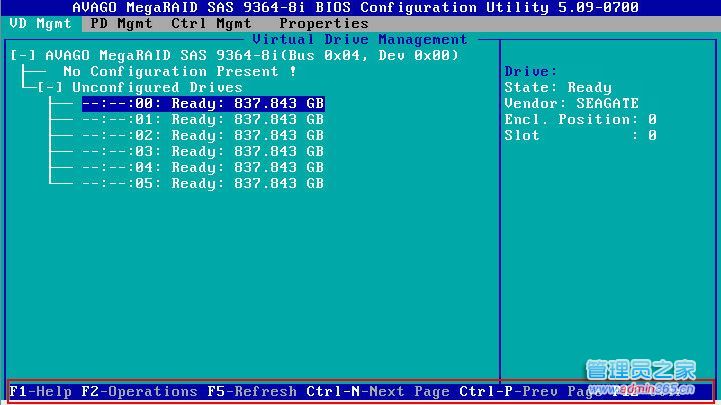

首次进入RAID卡配置界面默认的页面就是VD Mgmt,这里可以显示RAID卡、Drive Group、Virtual Drives等信息,如需对某个对象进行详细信息查看或操作,按下Tab键或上下方向键用光标选住对象,然后按下F2调出操作菜单进行查看或操作。下图是两个RAID组,分别是RAID1与RAID5,RAID1 只划分了一个虚拟磁盘,RAID5划分了2个虚拟磁盘;




注意:以上页面,所有信息均为白色字体或蓝色字体,如果出现橙色字体与红红色字体表示阵列不正常,橙色字体显示表示阵列降级、红色表示阵列离线数据不可恢复。

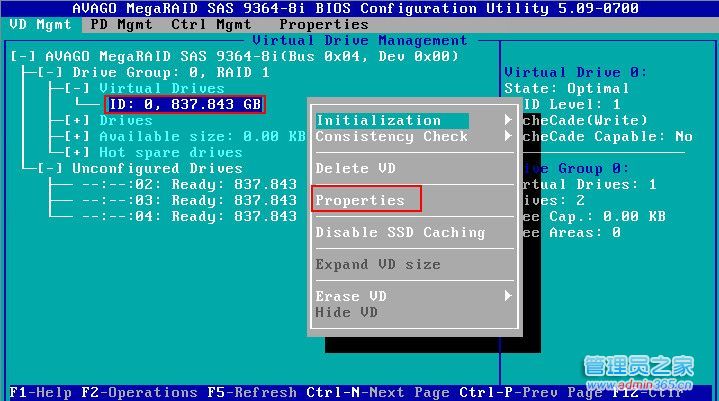

如果需要进一步查看Virtual Drives的信息,可将光标移动到“Virtual Drives”上,用光标选中具体的Virtual Drives ID,按下F2,然后选择 Properties,如下图所示:

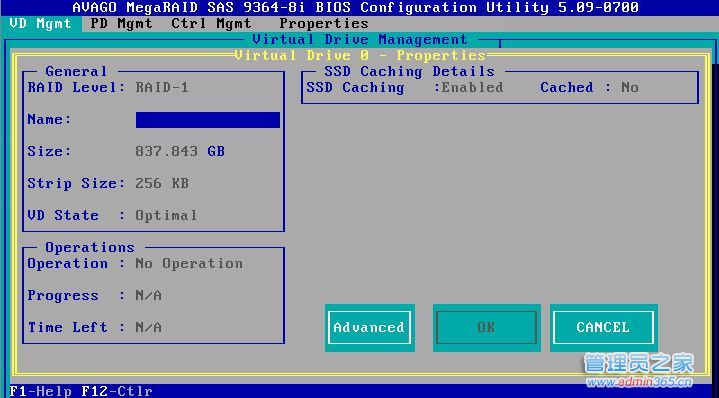

下图为Virtual Drives 的详细信息:


4 PD Mgmt 页面介绍

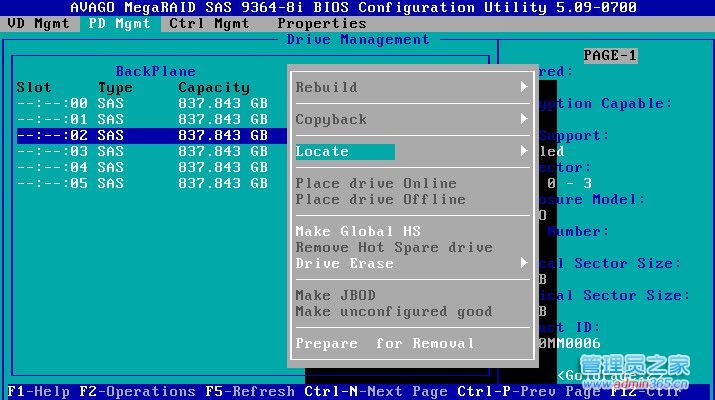

PD Mgmt 即物理磁盘管理。按下Ctrl+N或Ctrl+P切换到PD Mgm页面,对物理磁盘定位、设置Hotspare等操作在此页面进行。用光标选中一块磁盘,按下F2可对此磁盘做进一步操作;


5 Ctrl Mgmt 页面介绍

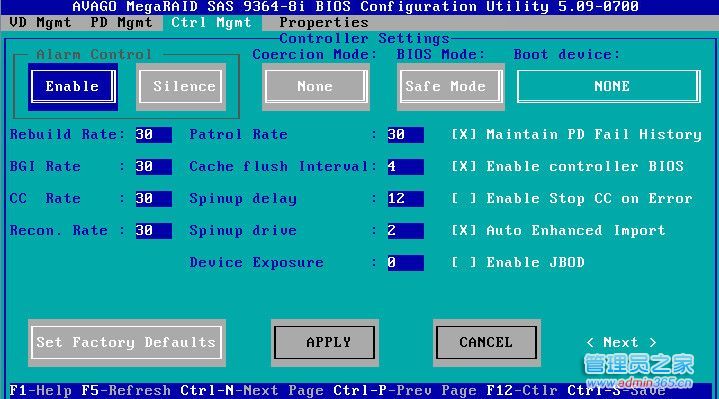

Ctrl Mgmt 即控制器管理,PD Mgmt 即物理磁盘管理。按下Ctrl+N或Ctrl+P切换到Ctrl Mgmt页面,可以对控制器的属性进行设置;


注意:选中<Next>后可以翻到下一页设置页面。

6 Properties 页面介绍
Properties:RAID卡性能查看。按下Ctrl+N或Ctrl+P切换到Properties页面注意:选中<Next>后可以翻到下一页设置页面。
