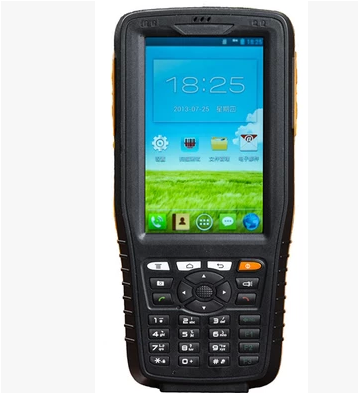

ST317电信装维专用综合维护终端

  • 产品概述
  ST317 综合维护终端是针对当前运营商全网运营的需求而推出的一款集工单处理、无线信号采集、GPS定位、xDSL测试、LAN测试、光功率测量、红光源、线路寻迹、PDA电话功能于一身的综合测试产品。

  设备带有无线语音和通信模块,可以通过无线网络登录互联网,实现对工单的及时处理,语音通话。还可以采集无线信号的各种参数并上传给服务器,实现部分路测的功能。本产品可以测试多种接入方式,包括xDSL接入、LAN接入。帮助您确认用户线路是否能开通业务,还可以评估您提供给用户的服务品质;该设备不但可以仿真用户的PC机,用于测试宽带IP线路或通过用户Modem进行PPPoE拨号,还能用于验证宽带IP网络的连通性和用户Modem的问题,或排除因用户微机故障导致的不能登录网页问题。

  设备采用480×640真彩TFT液晶显示,并带有触摸屏,采用Android 4.0 ICS嵌入式操作系统,界面友好,操作简单,经济实惠,测试结果直观,可以满足各种全网运营的维护需求, 能满足无线设备、xDSL接入、LAN接入、光接入等的安装和维护需要,同时及时处理工单提高维护效率,是您维护全网运营的得力助手。


  • 功能特点



终端类型
功能
特点
管理终端
掌上工单
内置3G模块,通过CDMA2000 1X/EVDO实现信息回单、数据交互,现场无线登录综调平台,实现无纸化办公,提高接回单效率。
GPS定位
查询终端行动轨迹,实现对人员的精准管控。
测试终端
XDSL测试(可选)
XDSL测试的物理层参数测试、网络层、链路层以及应用层的测试、Modem仿真。
LAN测试
实现对ONU设备SN码的读写以及LAN方式接入线路的网络层、应用层的测试,登录网站进行完工测试,仿真PC。
光功率测试
六波长光功率计测试功能,适合FTTTH开通过程的光功验证测试。
红光源(可选)
在光纤维护中检查光纤质量,在维护中精确确定故障点的位置。
WiFi分析
搜索无线AP接入点并帮助使用人员合理分配信道。
线路寻迹(可选)
从一堆线中找出所需要的线缆,方便装维人员使用。
条码扫描
1D条码扫描、能快速准确识别用户侧的Modem/ONU/ITV机顶盒等,与系统结合可准确传递、资产管理等。
手机终端
拨打/接听
安卓手机功能。
收/发彩信短信
安卓手机功能。
拍照、录像
500万像素,自动对焦并带有补光灯。
手电筒照明
夜间照明。
  • 技术指标
(1)性能指标


性能参数
操作系统
Android 4.0 ICS
CPU
1GHz
内存
RAM:512 M
FLASH:4G
防护性能
防水
IP65
跌落
抗1.2米自然跌落
外设
显示屏
真彩3.5" VGA 液晶显示
数字键盘
具备
摄像头
500万像素,自动对焦带补光
通信接口
蓝牙
V2.0 ,ClassII模块
GPS(可选)
同时支持A-GPS、GPSOne,可单独控制GPS电源的打开和关断
耳机(可选)
支持MINI 耳机,具有麦克和听筒的作用
WIFI
支持 IEEE 802.11b/g/n
3G
支持CDMA2000 1X/ EVDO/WCDMA
电信装维专用功能(功能模块可以任意叠加选配)
条形码扫描(可选)
支持1D红外条码扫描
RFID扫描(可选)
13.56MHZ  14443A/B协议,支持ISO15693(选配)
S/N码编辑(可选)
支持PON系统中ONU的 S/N码的编辑
专业测试
DSL测试,LAN测试,仿真Modem,光功率测试,C网信号采集(选配)。
红光源
具备红光源,辅助测试
线缆寻迹
确定线缆位置,提高工作效率
辅助功能
灯光提示
呼吸灯、来电指示灯、未接来电指示灯
振动功能
具备振动提示功能
手电筒功能
可以作为应急照明使用
电源
可充电锂电池
3.7V
待机
通过短按开关键实现待机及唤醒平台的功能
充电时间
8小时左右
物理性能
分辨率
480*640像素
显示效果
半透半反/强光下可读/背光照明,真正可以做到适应野外环境
(2)测试指标
   1、射频性能指标
  • 频段:800MHz/1900MHz
  • 传导最大发射功率:23dBm-30dBm
  • 网络类型:EVDO Rev.A\CDMA 1X

  • 频段:WCDMA/HSDPA/HSUPA 850/1900/2100MHz和GSM/GPRS/EDGE 850/1800/1900MHz
  • 传导最大发射功率:21-24dBm
  • 网络类型:WCDMA/HSDPA/HSUPA\GSM/GPRS/EDGE
   2、xDSL指标(可选)
  • 符合标准:ITU G.994.1(G.hs)、ITU G.992.5、ITU G.992.5 Annex L,最大可连通距离为6.5km,兼容ADSL和ADSL2、READSL
  • 可测试DSL线路的传输参数:
  • DSL线路衰减:0~63.5dB
  • DSL线路噪声裕量:0~32dB
  • DSL线路上行信道速率(交织/快速模式):0~1.2Mbps
  • DSL线路下行信道速率(交织/快速模式):0~24 Mbps
  • DSL线路上/下行最大速率和容量比
  • DMT子信道上调制的比特数:0~15,以及各子信道频点数
  • DSL线路误码(CRC、HEC、FEC、NCD、OCD)个数
  • DSL线路输出功率
  • 可显示DSL线路上各种状态:信号丢失、链接关闭
   3、光功率指标(可选)
  • 光波长范围(nm):800~1700
  • 光敏材料:InGaAs
  • 功率测量范围(dBm):-50~+26(-70~+3)
  • 不确定度:±5%
  • 显示分辨率:线性显示:0.1%;对数显示0.01 dBm
  • 适用于多种接口的适配器(FC、ST、SC)
  4、红光源指标(可选)
  • 激光器: FP-LD
  • 工作波长:650±20nm
  • 输出功率:3mW/5mW/10mW(可选择不同功率)
  • 连接器:多用型适配接口(SC/FC/ST等)
  • 光输出类型:连续和2Hz
  • 适用光纤:单模和多模

  • 其它
  • 体积:175mm*86mm*50mm;
  • 重量:590g;
  • 使用环境:040℃。
