IBM服务器阵列卡M5015在bios中的webbios设置教程

一 启动WebBIOS CU

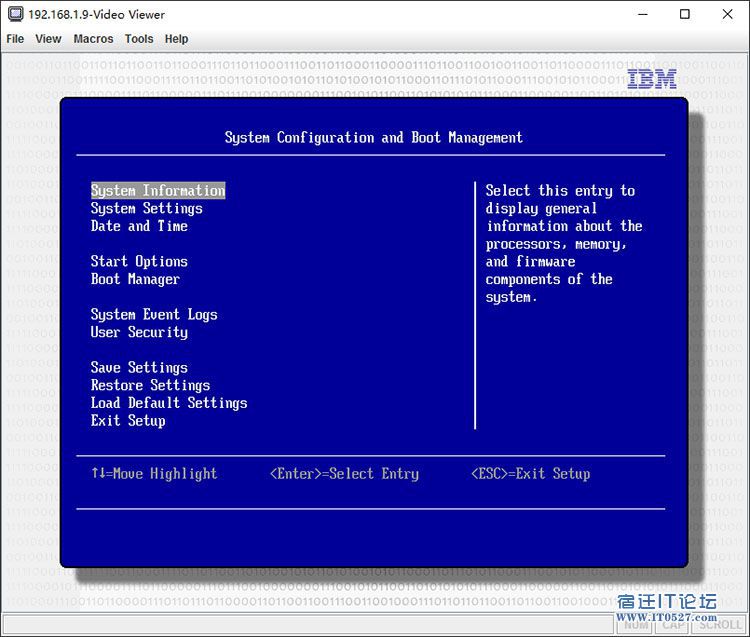

1. 开机按F1键进入BIOS设置界面，选System Settings，回车

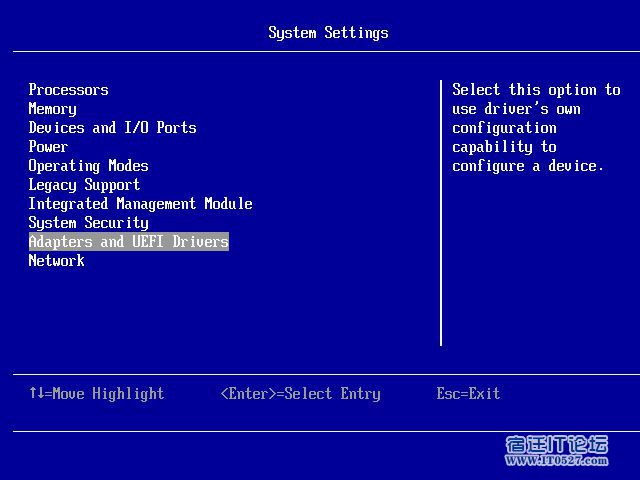

2.选 Adapters and UEFI Drivers，回车

3.选 LSI EFI SAS Driver下的: “|-PciRoot(0x0)/Pci(0x1c,0x0)/Pci(0x0,0x0)”,回车。

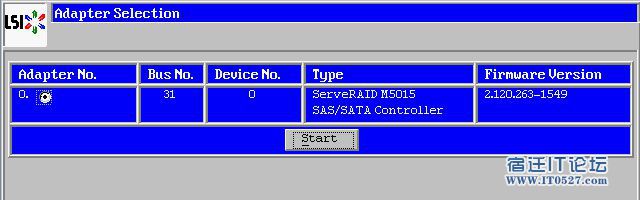

4. 选择<Start>选项，继续后，会出现WebBIOS CU的界面。

二 WebBIOS CU主界面选项

1. 默认视图

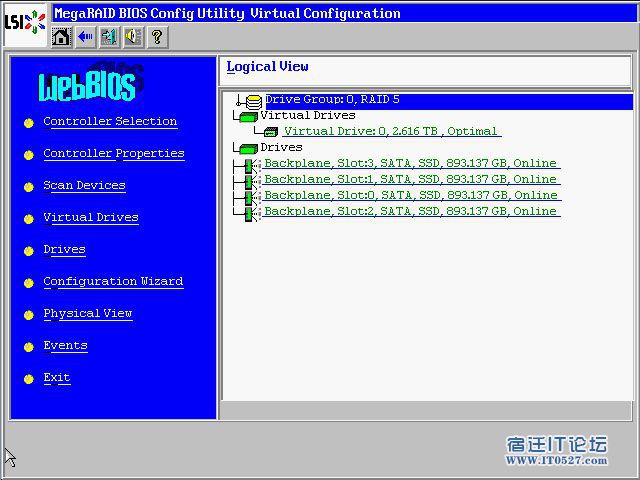

进入WebBIOS CU后，主界面显示如下：

默认界面是逻辑视图界面(左侧选项为 scan devices)，在右侧显示 Logical View，上方窗口显示该控制器上已经配置的虚拟驱动器(Virtual Drivers)的状态信息，下方窗口显示该控制器所连接的物理驱动器(Physical Drivers)的状态信息。

2. 视图左侧主要选项说明

controller selection（控制器的选择）：选择进入哪个陈列卡。

controller properties （控制器属性）：显示该控制器的属性信息。

scan devices（扫描设备）：该选项用来重新扫描连接到该控制器上的物理驱动器（Physical drivers）及虚拟驱动器（Vitrual dirvers）的配置信息和物理信息。并将结果更新后显示在物理驱动器（Physical disks）和虚拟驱动器（Virtual disks）窗口中。

virtual drives（虚拟驱动器）：选择该选项，用来查看虚拟驱动器页面，在此页面中可以更改和查看虚拟驱动器的属性，删除虚拟驱动器，初始化驱动器和其他一些任务。

drives （驱动器）

Configration Wizard（配置向导）：该选项用来执行配置向导。可以用来创建新的存储配置，清除配置或者添加配置。

physical view （物理视图）：如前所述，用来选择相应视图界面。

Events（事件）：查看系统事件信息。

Exit（退出）：选择用来退出WebBIOS CU界面。

--------------------------------------------------------------------

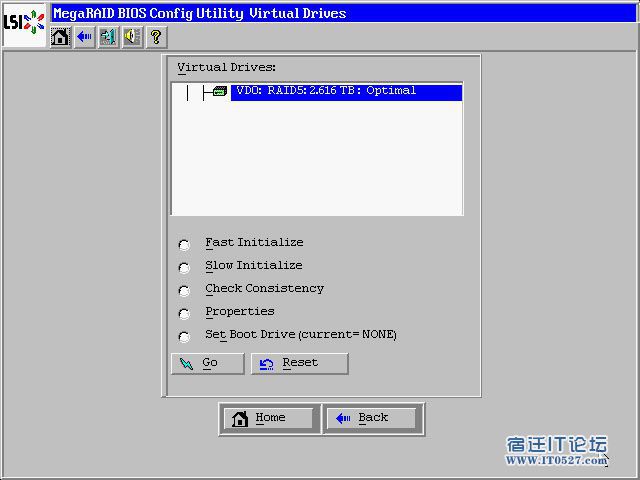

virtual drives（虚拟驱动器）视图：

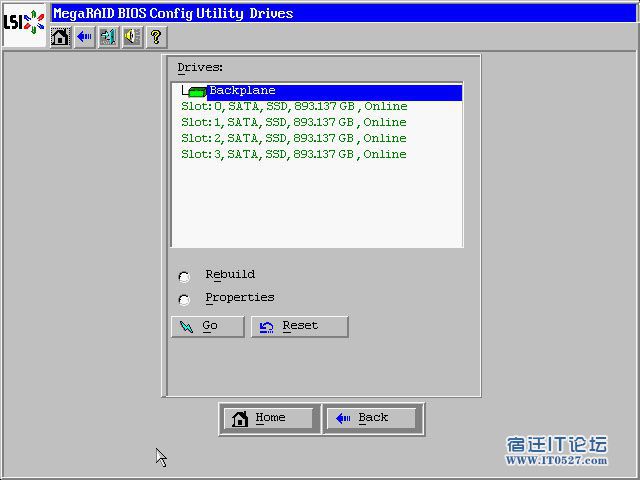

drives （驱动器）视图：

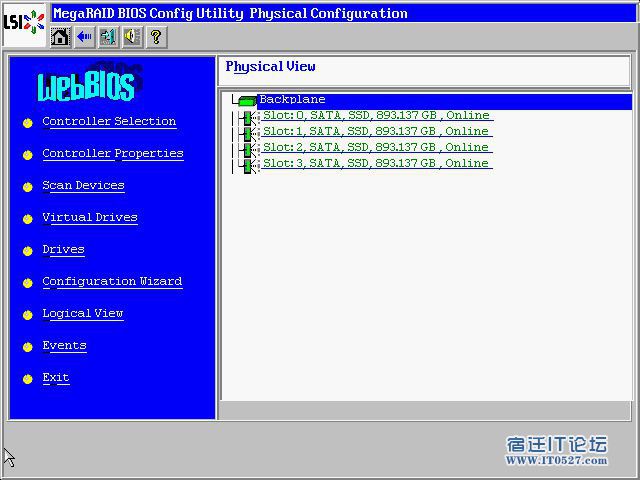

physical view （物理视图）视图：

三 创建配置信息

1. 使用配置向导（Configuration Wizard）进行配置

a.在主界面点击左侧 ”Configuration Wizard” 选项，进入配置向导的画面：

b.选择配置选项。

——Clear Configuration（清除配置）：清除已有的配置信息。

——New Configuration（全新配置）：清除已有的配置信息，并且全新创建新的配置。

——Add Configuration（添加配置）：保留原有配置信息，并且添加新的硬盘到原有的配置中。（该配置通常不会引起数据丢失，但该操作有风险，建议先备份数据！）

注意：如果选择前两个选项（Clear Configuration和New Configuration），会丢失所有数据！请先备份所有数据！

c.选“New Configuration”，点击“Next”按钮，继续下一步。接下来会提示会丢失所有数据，需要再次点“Yes”确认。

d.进入配置模式选择界面，可以有二种方式选择：

--manual configuration（手动配置）

--automatic configuration（自动配置）

　　如果你觉得manual configuration（手动配置）RAID过程繁琐，可以使用自动设置的方式，下面我们就来看如何使用阵列卡自动设置。选择automatic configuration（自动配置），如果用户想配一个如RAID 5这样带有数据冗余的阵列，Redundancy项一定要选择默认的 Redundancy when possible。如果用户出于充分利用存储容量的考虑，并不需要利用RAID实现数据冗余，则可以有另外一种选择。在自动配置界面中选择No Redundancy。

e.我们使用自动配置，选择“Automatic Configuration”点击“Next”按钮继续配置向导。

f.点击“Accept”。

g. 在接下来的提示中都点击“Yes”，共需点击二次。

h.最后出现如下界面，

点击“home”键后，再点击“exit”结束。

(注：操作已有RAID时，有丢失数据风险。建议提前备份所有数据。)

ServeRAID MR WebBIOS配置.doc (1.42 MB, 下载次数: 541)
