联想万全服务器LSI software RAID 软磁盘阵列卡设置图解

联想很多塔式服务器和有1U机架式服务器都 板载RAID(集成LSI MEGA RAID )阵列卡，以下以联想万全T168 G5 塔式服务器，板载的是 LSI megaRAID software  RAID 软磁盘阵列卡。

同样适用于联想以下机型的板载sata RAID(集成LSI MEGA RAID )阵列卡，具体型号如下：

T168/468 G2

T220/270 G5

TR350 G6B

R510 G5

T168/468 G3

T220 G5B

TR350 G6C

R510 G6

T168/468 G4

T220 G5X

TR350 G6D

R520 G6

T168/468 G5

T260/T262

TR350 G6X

R520 G6

T150

T260 G2

TR350 G7

R520 G6X

R150

T260 G3

TR280

TR280 G2

TR280 G3

以下为 板载sata RAID(集成LSI MEGA RAID )阵列卡图解组建过程：

1、开机，根据提示按 Crtl+M 进入raid的BIOS的设置（根据卡的不同的，进入方式不能，如Crtl+M、Crtl+S等）

2、可以以下图为依据，模仿去做！

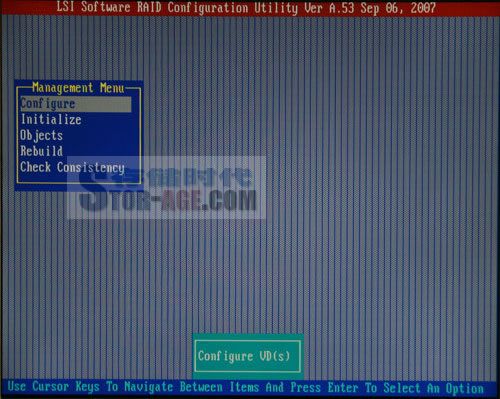

LSI磁盘阵列卡进入配置界面的快捷键是Ctrl+M,按住Ctrl+M后等待3秒便进入界面。在管理菜单中可以看到几个选项，分别是：

Configure    //配置

Initalize    //初始化

Objects    //对象

Rebuild    //重建

Check Consistency   // 一致性检查

我们使用了2块146GB的SAS硬盘开始组建RAID。选择Configure可以看到：

Easy Configuration     //简单的配置

New Configuration    //新的配置

View/Add Configuration    //查看/添加配置

Clear Configuration    //清除配置

Select Boot Drive    //选择启动驱动器

中英对照翻译：

组建RAID可以选择Easy Configuration、New Configuration这两个选项，步骤基本上是一致的。

继续选择Easy Configuration后，出现了两个硬盘信息1和3，显示为READY（准备好的）。如下图：

注意屏幕下方的提示字幕，在序号1和3两块硬盘上按住空格键选择硬盘，选择过硬盘后显示如下图：

选择好硬盘后，再连续按两下回车键之后信息已经改变，如下图。

再按空格后出现  SPAN-1 (跨接 -1) ,如下图：

按 F10 开始配置阵列，如下图：

注意屏幕中灰色地方，此时按住空格可以选择RAID模式，因为只有两块硬盘，因此可选的阵列模式只有RAID0、1。

选择RAID模式后，磁盘容量如果没有特殊要求可以不变，按上下方向键选择 Accept（同意） ，如下图：

选择 Accept（同意） 按回车后，回到硬盘信息界面。

继续按回车，出现如下保存提示。我们选择Yes。

返回到主菜单，使用View/ADD Configuration察看工作情况，此时已经是RAID 0在ONLINE了。

重启机器后可以看到RAID 0已经开始工作，如下图：

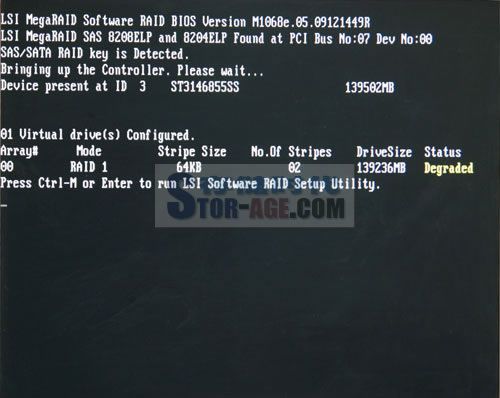

当硬盘丢失或损坏的时候，阵列卡会自动检测出错误，并发出黄色的提示信息，如下图：

当组建RAID 1时，其中某块硬盘出现故障，需要替换时应该如何操作呢？这时可按住快捷键 ctrl+m 组合后，阵列卡会自动将镜像进行重建工作，但时间会很长。对于初次使用的用户来说不是那么容易上手，当熟悉一段时间之后你会发现LSI的镜像恢复功能是很方便的。

阵列做完以后，其它的操作就和普通的硬盘操作一样了！
