IBM服务器远程管理模块IMM初步使用手册

IBM服务器都有一个远程管理端口, 同时支持静态和动态IP地址. 管理端口默认IP地址统一为192.168.70.125,更改IP地址有两种方式, 一是开机按"F1"进入BIOS设置, 二是先通过WEB登陆http://192.168.70.125进入IMM管理界面进行修改.

1) 第一种方式: 在BIOS中修改管理端口IP

启动服务器后, 可以使用BIOS设置工具管理IMM 网络连接.

开启服务器, 通电大约两分钟后, 电源控制按钮将会激活, 按下开机按钮, 就会显示IBM System x Server Firmware 欢迎界面.

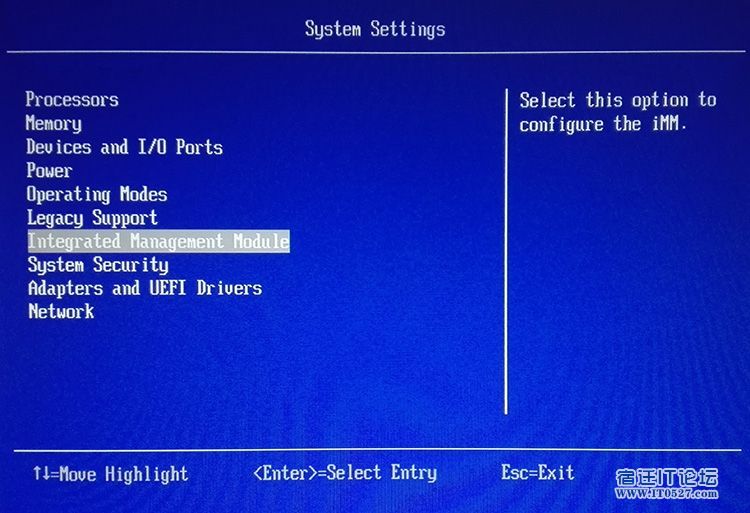

按下F1键. 在Setup utility主窗口中, 选择SystemSettings - Integrated Management Module - Network Configuration.

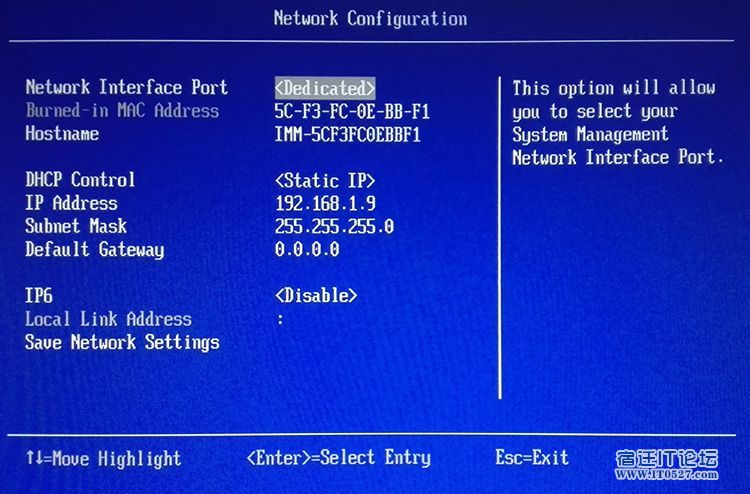

在DHCP Control中有三个IMM 网络连接选项(Static IP,DHCP Enabled,DHCPwith Failover (default). 选择其中一种网络连接方式.

如果选择static IP,须指定IP地址,子网掩码,网关.(IP address,subnetmask and default gateway).

设置完后选择SaveNetwork Settings保存, 退出 Setup utility.

2) 第二种方式: 在IMM管理界面中修改IP

用网线将笔记本与服务器管理端口相连, 修改笔记本的IP地址为192.168.70.xxx, PING通服务器管理端口后, 在网页地址栏中输入http://192.168.70.125, 回车后就可以进入IMM管理界面.

Note: IMM 默认用户名是USERID, 密码是PASSW0RD(0是数字零而不是字母O).

在欢迎界面中, 选择timeout值(此值为IMM自动退出登陆的时间), 点击 Continue 开始进入, 浏览器将出现System Status页面, 在IMM Control -Network Interfaces中修改IP地址.

3) IMM各项功能简介

修改IP之后, 将管理端口连至交换机, 即可远程管理服务器, 包括开机,关机,查看系统日志,升级BIOS和Firmware以及远程控制等. 如图:



在IMM Control -LoginProfiles修改IMM默认用户USERID的密码, 或新建新用户;

在Monitor -Event Log中可以查看机器的日志;

在Task - RemoteControl中可以进行远程控制, 远程控制须在本机安装好Java插件;

关于IMM详细配置, 可至IBM官网下载和查看imm_users_guide.pdf文档.

--End--

一.IMM有哪些功能

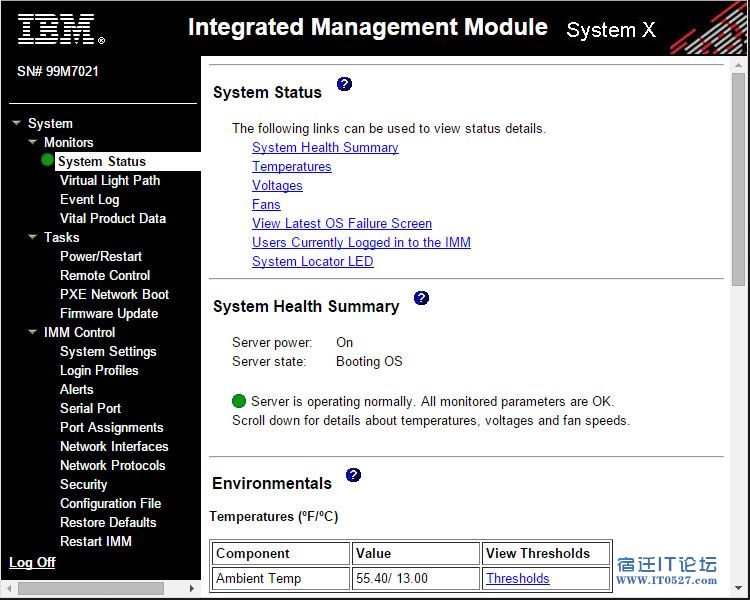

A：IMM界面：

System status
查看服务器的健康状况，包括温度、电压和风扇状态等。
Virtual Light Path
查看服务器光通路诊断板上是否有告警。

Event Log
可以查看服务器的日志信息，可以用Save Log as Text File另存日志信息为文本文件。

Vital Product Data
查看服务器的型号序列号及各种微码版本。

Power/Restart
通过IMM控制开关服务器，包括定时开关机功能

Remote Control
远程控制服务器终端，需要添加IBM Virtual Media Key选件来实现此功能，大部分机型标配没有此选件。

PXE Network Boot
设置服务器的PXE启动。

Firmware Update
刷新服务器的UEFI和IMM的微码。

System Settings
设置IMM的时间日期，名字等基本信息。

Login Profiles
为IMM添加除默认之外的其他用户。

Alerts
设置snmp告警等信息。

Serial Port 设置串口信息

Port assignments
定义IMM所使用的端口。
Network Interfaces 设置IMM的网络地址
Network Protocols
配置SNMP，DNS等网络协议
Security
配置SSL、SSH等安全协议
Configuration File
备份和恢复IMM的配置文件
Restore Default Settings 将IMM恢复默认设置
Restrat IMM 重启IMM
Log off 退出登录

二.如何访问IMM管理功能
A：通常主机后部有一个专用的管理端口，例如下图以x3650M3为例，可以通过此端口访问IMM。
IMM管理端口默认IP：192.168.70.125
用户名：USERID
密码：PASSW0RD
注意字母为大写，密码中的“0”是数字0

在UEFI中修改IMM的IP地址
在开机自检的过程中根据提示按F1进入UEFI设置

在UEFI中进入System Setting->Integrated Management Module->Network configuration。
在输入需要修改的IP地址后，选择Save Network Settings
在IE中输入IP地址即可访问IMM管理界面


三.通过IMM如何实现远程开关机

A：选择Power/Restart选项可以实现远程开机、关机和重启
Power On Server Immediately  //立即开机服务器

Power On Server at Specified Time  //定时开机服务器

Power Off Server Immediately   //立即关闭服务器

Shut down OS and then Power Off Server  //关闭操作系统，然后关闭服务器

Shut down OS and then Restart Server  //关闭操作系统，然后重新启动服务器

Restart the Server Immediately  //立即重新启动服务器

Schedule Daily/Weekly Power and Restart Actions  // 在每日/每周的开机和重新启动服务器
