ITX机箱选购经验

序章
本文产生于我接到朋友的需求，为了组装一台小主机而收集整理的关于小机箱的选购经验，本来是要整合在选购流程的文章中发布的，最后发现这块内容比较独立，所以单独拎出来发。

简述
对于小机箱，我个人喜欢理解为“泛ITX机箱”（本文中出现的ITX机箱若无特别说明，均指代泛ITX机箱），因为很多时候存在相对小的场景，比如有一个机箱，他能塞下全部常规大小的配件，但它的大小是所有能容纳这些配件的机箱中最小的，我就认为这个机箱是在该特定场景下的小机箱。

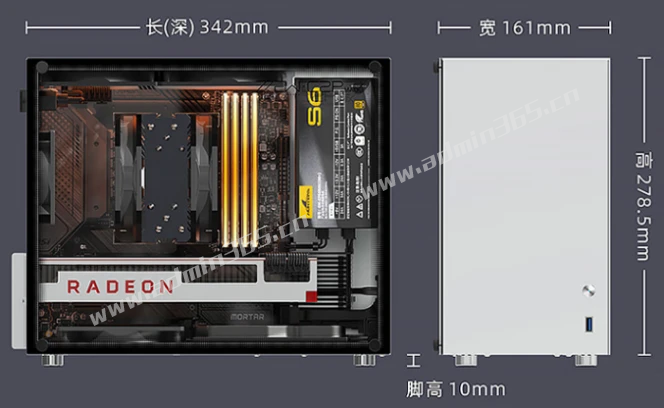

下图表示本文中对机箱的长宽高采取下图的测量方式，注意高是机箱直立时垂直于地面的高度且不算脚垫高度：

机箱规格度量示例

ITX的结构上有很多分类，这些门类不仅影响机箱的形状和大小，还影响可以使用的配件情况，所以需要先有大致的了解。

首先ITX分为只能用集显和可以用独显的机箱，集显机箱我接触很少，近期有接触的是五一买的迷你主机，但这是整机，不是攒机，所以了解有限不敢乱说话，对核显机箱有兴趣的同学可以看上面的链接自行学习。

我了解不多或者说没兴趣了解核显机箱的原因是近期接到的需求中要玩大型3D游戏，这一条就屏蔽了全部核显机箱（而且预算也不容易花完），所以就没深究。

回到正题，能安装独显的ITX机箱又分直插、A4和扁平三类结构，每类还能细分，但万变不离其宗，比如直插结构的某些细分其实就是电源的位置不一样，又或者是整体旋转90度等等，因此最简单的就是直接看每类中最主流的方案，搞懂了再看哪些细类。

独显ITX结构分类

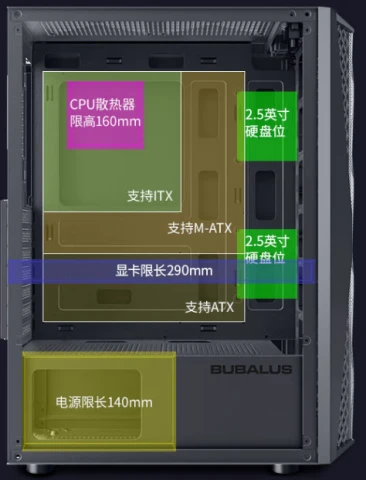

0.为了方便说明先放一下普通机箱（ATX机箱）的结构，基本是下/上置电源，所有设备直接插在主板上，硬盘则是自由发挥，因为空间很多：

ATX机箱结构

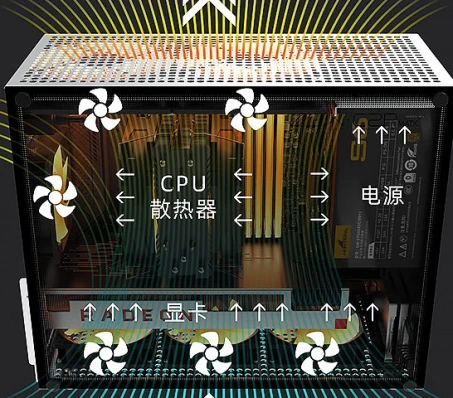

1. 直插式基本和普通的机箱相比没啥大变化，主要改变了电源的位置。

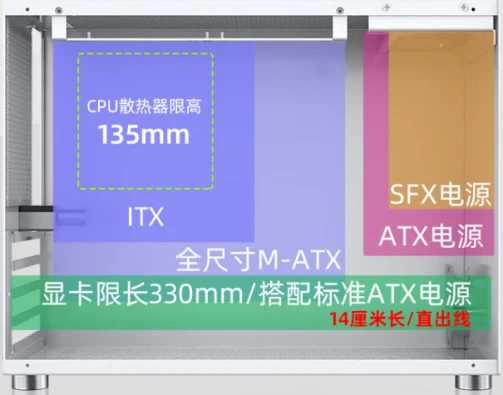

直插式结构1

直插式结构2

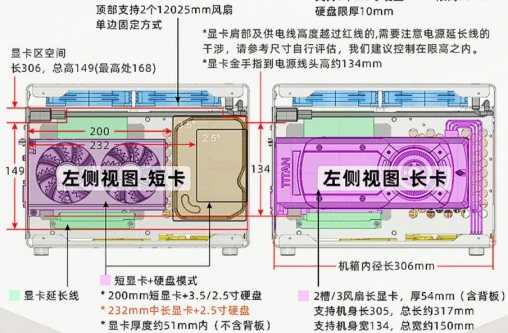

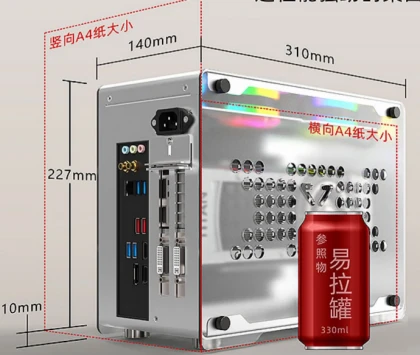

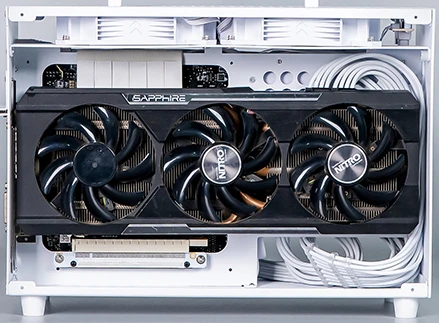

2. A4结构，也叫“背靠背”结构，一侧安装CPU+主板与电源，另一侧装显卡，显卡与主板用延长线连接，其他配件比如硬盘有个缝隙或者叠叠乐塞一下就行。最开始叫A4应该是因为这个结构的起源机箱只有A4纸大小：

A4结构1

A4结构2

A4结构3

A4结构4

A4结构5

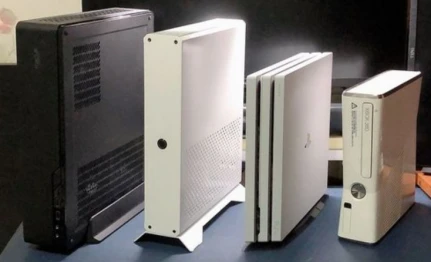

3. 扁平独显机箱，这类产品相对较少，长得和游戏主机比如XBOX、PS等很像，可以直立也可以躺倒放置，个人觉得比较适合客厅机顶盒柜位置的摆放。而在结构上我觉得可以这么理解：直立放置时主板在上，显卡在下，而且显卡和A4结构一样金手指是垂直于地面的，金手指通过延长线或者转向插口与主板连接。

扁平结构

1. 直插式ITX机箱相比普通ATX机箱来说通过调整电源位置降低了机箱高度。

2. A4结构可以简单理解为将直插式的下置显卡转移到了机箱另一侧且垂直于地面放置，此外电源的相对位置不变但安装方向改变（比如直插式的电源安装是风扇那侧朝向主板，A4则是转了一下面，朝向机箱侧面），同时极大的限制CPU散热器的高度（基本告别塔式散热器，仅支持下压式散热器），该方案能进一步降低机箱高度，而且一般不仅不会增加机箱厚度，甚至还能缩一点，当然代价就是需要额外购置显卡延长线，提升了不少成本，还需要额外注意主板对延长线的支持情况以及性能损失等问题。此外就是装机难度一般会比直插式高一点，而且极限的机箱甚至要上定制线。但不少人认为这就是理想的ITX结构，因为空间利用率很高且风道可以做的很不错。

3. 扁平式结构在电源和散热器的要求上都向A4看齐，但这样还不够薄，因为A4将显卡放到另一侧的做法肯定是要增厚机箱的，那么又想上独显又不想增加厚度，就只能下置安装显卡但把显卡转一下方向，最终以高度换厚度实现了扁平化。

此外我认为这三类ITX机箱有两个共同点：

1.不论高度和厚度的情况下，机箱的长度首先取决于该机箱支持的最长显卡长度，一般如果支持超过300mm以上的显卡，主板和电源的大小可能不会有太大的限制，但仅支持短卡的机箱经常对主板和电源有要求，因为这关系到这个机箱是打算以电源+主板占用的长度为最大值还是以显卡占用的长度为最大值，如果以前者为准则显卡长度上限基本就定了，后者为准则一般都是为了支持大长度显卡，此时主板和电源自然能支持更大的。当然这里只考虑了主板电源和显卡竞争最长长度的情况，实际上还可能需要考虑显卡和CPU的均衡、散热等一系列问题，还蛮复杂的，不过这就是厂商需要考虑的问题了。

2.这些机箱支持的3.5寸硬盘的最大数量都很低（2.5寸看情况但一般不会多于常规机箱），而且可能需要用一些非常规位置安装。这就导致了它们的3.5寸机械硬盘位大都很差，防共振或者缓冲保护基本别想，因此基本不推荐ITX机箱装3.5寸硬盘。

ITX机箱重要指标
大小与容量
机箱结构会影响机箱大小和规格，机箱大小一般用“升”来衡量，虽然并不是特别准（比如扁平机箱和方形的机箱适用的安放场景不一样导致容量比对不一定有意义），但我认为算是一个相对平衡的度量指标。

我自己对机箱大小的看法：
A.5L左右属于很小的机箱，基本顶天也就是上小几千的配置，因为CPU散热和显卡长度都受限，除非外接显卡（外接不算体积是吧）。
B.10L属于小机箱里的甜品，在大小和性能上平衡的不错，价格在小几千到大几千之间的配置基本都能放得下。
C.15L属于至少能上入门级高配也就是大几千的小机箱，这个容量的机箱基本有ATX机箱一半大小，这也是我个人能接受的最大ITX机箱。
D.20L是我认为的ITX极限，因为这些机箱虽然与常规ATX比较时其大小还是有明显优势，但其实际大小也很大。
E.再往上我认为太接近常规的ATX机箱，性价比还低，不太有购买的价值和场景。

然后就可以简单给出一些常见的独显ITX机箱的大致长宽高（单位cm）和容量的关系，注意这些均为经验之谈，只是为了给读者建立基本的概念，实际由于机箱结构不同，即便相同容量的机箱在规格上也会有差异：

A.5L：20*12*22（直插），22*8*25（扁平）；
B.7L：25*15*22（直插），25*10*35（扁平）；
C.10L：30*15*25（直插），32*15*23（A4）；
D.15L：34*18*26（直插）；
E.20L：35*18*30（直插）。
F.标准ATX机箱：40*21*38。

重量
一般分为铝制和铁皮，铝制要轻不少，比如同为15L的直插结构机箱，铝制2KG左右，铁能上3KG，重了两瓶矿泉水的量。坊间传闻铝制的机箱强度没有传统的铁皮这么强，但我也没实际接触过，也有人说实际用下来和铁皮没区别，就不展开了，有懂哥可以给我科普一下。

当然我自己猜测可能和铝的厚度有一定关系，毕竟我以前见过一些薄的铁皮机箱强度真的不行。

做工
多看网上的实机视频和评价，那些接缝明显、一拧螺丝就弯，边缘不做倒脚的机器都能看出来，对我来说就足够了，更专业的看做工可能需要一些比如五金加工类的专业知识储备了。这块还是有懂哥可以给我科普一下。

侧板
分为侧透和非侧透（传统），侧透又按材质细分为玻璃与亚克力。

玻璃主要是为了侧透，亚克力主要是为了轻便和散热，一般来说玻璃侧板的机器都可以换成亚克力。

非侧透自不必说，那种大铁皮商务机箱就是典型，大家在学校和公司里应该都见过。

容量与配件兼容性的关系
1、5L区间的超小机箱基本锁死1U这类不常见的小电源，主板也只能上ITX了，显卡上个18cm差不多到头，散热器只能用下压式。
2、7L左右的机箱可以上SFX电源，主板还是ITX，显卡25cm以内，可以上较矮的塔式散热器。
3、10L里面比较极限的已经能上MATX+30cm显卡+ATX电源，部分可以上120水冷，较矮的塔式散热器自然也行。
4、15L能稳定的能上MATX主板+常规ATX电源+30CM长的显卡，可以上较矮的塔式散热器，240水冷也可以有。
5、18L时基本都可以上正常配件了，和常规的ATX机箱相比一般也就是缩一点风扇和硬盘位，当然360水冷也不一定能上。

噪音和散热
噪音的大头来自风扇和机箱（这里暂不考虑啸叫，因为这玩意儿类似抽奖），比如机箱很小且塞得很满导致空气流通不畅，那么机器为了保证散热就会加大风扇转速，噪音自然下不去。典型的案例甚至都不是机箱而是1U电源，1U噪音来源其一就是体积太小，为了散热只能配置暴力风扇，一启动就呼呼呼，属于是空间换噪音了，然后还把1U塞进小机箱再加上拥挤的空间......画面太美不敢想，除非你会改1U的风扇。

此外噪音的一个重要来源是风扇本身的素质，如果你是进阶用户，可以考虑研究一下风扇的轴承、防震之类的玩意儿，本文就不展开了，因为想要噪音小和散热好，还有有几个简单实用的建议，可以根据自己的情况适当取舍就能得到不错的效果：

1. 放弃仅支持1U电源的机箱；
2. 选购配件和机箱时留点余量，塞满机箱很容易引起高温导致风扇转速飙升；
3. 小机箱尽量远离超频；
4. 机箱和散热器的风扇都买能用PWM调速的版本。
5. 风扇机箱够用就好，别太多。
6. 买电源时关注支持百分之xx负载下停转的，然后关注一下他的风扇转速策略（有些型号会在商品页面写），再然后就是有钱的话多留一点余量，使电源不容易满载，风扇自然也不太容易起飞。
7. 机箱进风口尽可能的多（灰尘？谁管呀），并且不仅有而且能构建合理的风道（关于风道构建网上都是视频）。

其他
买小机箱的目的一个是占地面积小，另一个是为了移动性，后者的话就要考虑搬动的方便性，这时候除了考虑机箱包外，提手也是很重要的。
